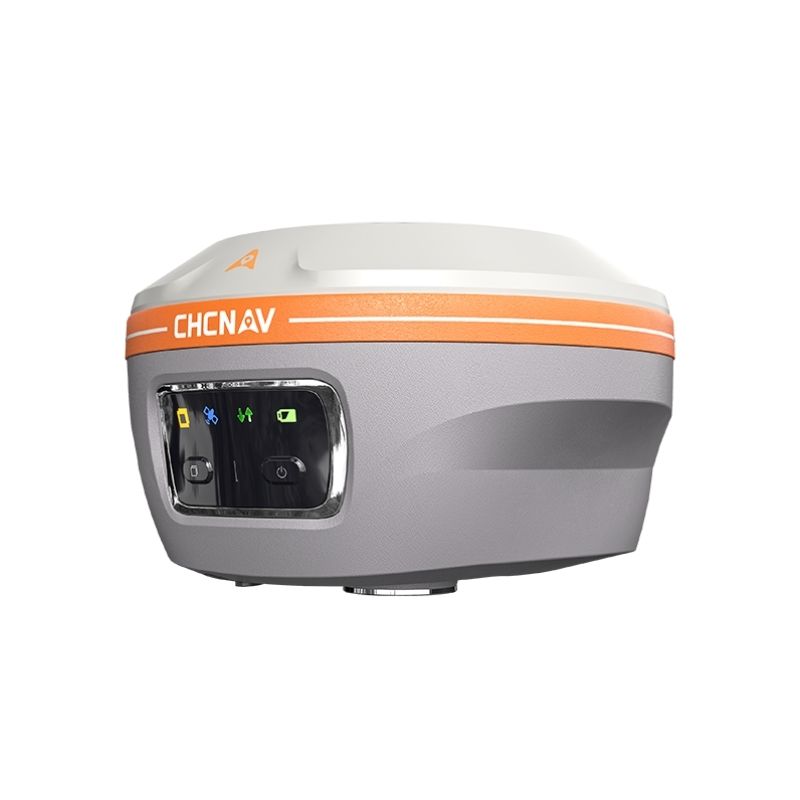

CHCNAV i85

Descripción

Aspectos destacados

El CHCNAV i85 es un receptor GNSS compacto y de alto rendimiento para levantamientos topográficos diarios. Equipado con un módulo GNSS de 1892 canales, IMU avanzada, doble cámara y telémetro láser, ofrece un posicionamiento fiable en condiciones exigentes. PointSky proporciona precisión centimétrica en tiempo real vía satélite, sin necesidad de una estación base local ni NTRIP. Con un peso de 800 g, protección IP68 y hasta 20 horas de autonomía, el i85 está diseñado para ofrecer un rendimiento RTK confiable en campo.

Ventajas y rendimientos

Con sus capacidades de topografía basadas en láser e información de rumbo de alta precisión, el i85 permite realizar mediciones precisas de puntos que de otro modo serían inaccesibles, ampliando su alcance sin sacrificar la precisión.

Gracias al algoritmo iStar y al rechazo de interferencias ionosféricas, el i85 logra una fiabilidad fija del 96 % en regiones de baja latitud afectadas por la actividad solar. Garantiza un seguimiento preciso de la señal en entornos difíciles.

Una verdadera cámara frontal de 8 megapíxeles compatible con edge computing proporciona zoom adaptativo de 6 aumentos e imágenes mejoradas. La baja visibilidad y los puntos distantes pueden identificarse y abordarse con precisión.

Las herramientas de navegación y replanteo basadas en RA del i85 simplifican los flujos de trabajo y reducen esfuerzos del operador hasta en un 50 %. Con una precisión hasta 10 veces mayor que los sistemas convencionales basados en giroscopios, mejora los resultados incluso para usuarios menos experimentados.

La IMU de 200 Hz admite compensación de inclinación automática sin necesidad de inicialización manual. El i85 mantiene una precisión de 3 cm dentro de un rango de inclinación de 60°, lo que proporciona resultados uniformes.

Incluye un año de servicio PointSky de serie. Proporcionado por satélite, permite realizar mediciones fácilmente donde la cobertura de red es limitada o la instalación de una estación base resulta difícil, alcanzando una precisión de 2,5 cm en solo 3 a 5 minutos.

Especificaciones

Rendimiento del GNSS
Canales	1892 canales
GPS	L1C/A, L1C, L2P(Y), L2C, L5
GLONASS	G1, G2, L1OC, L2OC, L3OC*
Galileo	E1C, E5a, E5b, E5AltBoC, E6
BeiDou	B1I, B2I, B3I, B1C, B2a, B2b
QZSS	L1C/A (B), L1C, L2C, L5, L6D/E*
NavIC/IRNSS	L5
PPP	B2b-PPP, E6B-HAS
SBAS	EGNOS (L1, L5)
Banda L	CHCNAV PointSky
Precisión GNSS
Cinemática en tiempo real (RTK)	H: 8 mm + 1 ppm RMS V: 15 mm + 1 ppm RMS Tiempo de inicialización: <10 s Fiabilidad de inicialización: > 99,9 %
Procesamiento posterior cinemática (PPK)	H: 3 mm + 1 ppm RMS V: 5 mm + 1 ppm RMS
PointSky	H: 2,5 cm (CEP95) V: 5 cm RMS; Estándar < 5 min, Regiones específicas < 1 min (CEP95) Tiempo de reconvergencia: < 1 min Cobertura: La transmisión por red cubre el territorio mundial, mientras que la transmisión por satélite cubre Asia, Europa del Este, África Oriental, Australia y América. Tiempo de actividad durante la interrupción: hasta 300 s Comunicación: Banda L (Satélite) / Celular (Internet) Datos transmitidos: Órbita, Reloj, Sesgo, Retrasos atmosféricos Recuperación ante desastres satelitales: Compatible
PPP	Support PPP-B2b, E6B-HAS H: 10 cm \| V: 20 cm
Estática de alta precisión	H: 2.5 mm + 0.1 ppm RMS V: 3.5 mm + 0.4 ppm RMS
Estática y estática rápida	H: 2.5 mm + 0.5 ppm RMS V: 5 mm + 0.5 ppm RMS
Código diferencial	H: 0.4 m RMS \| V: 0.8 m RMS
Autónomo	H: 1.5 m RMS \| V: 2.5 m RMS
Vigilancia visual	H: 8 mm + 1 ppm RMS V: 15 mm + 1 ppm RMS
Alta precisión Levantamiento láser	2 cm dentro de un rango de 5 m 3 cm dentro de un rango de 10 m
Levantamiento láser rápido	3 cm dentro de un rango de 5 m 5 cm dentro de un rango de 10 m
Tasa de posicionamiento	1 Hz, 5 Hz and 10 Hz
Time to first fix	Arranque en frío: < 45 s; Arranque en caliente: < 10 s Readquisición de señal: < 1 s
Frecuencia de actualización IMU	200 Hz, AUTO-IMU
Ángulo de inclinación	0-60°
RTK con compensación de inclinación	Incertidumbre adicional de inclinación horizontal del mástil, generalmente inferior a 8 mm + 0,3 mm/° de inclinación hasta 30°.
Ambientes
Temperatura	Temperatura de funcionamiento: -40 °C a +65 °C (-40 °F a +149 °F) Temperatura de almacenamiento: -40 °C a +85 °C (-40 °F a +185 °F)
Humedad	100% sin condensación
Protección contra la entrada de polvo y agua	IP68(7) (según IEC 60529)
Gota	Sobrevive a una caída desde un poste de 2 metros.
Vibración	Cumple con las normas ISO 9022-36-08 y MIL-STD-810H.
Membrana impermeable y transpirable.	Prevent water vapor from entering under harsh environments.
Comunicación
Conexión inalámbrica	NFC para emparejamiento táctil de dispositivos
Wi-Fi	802.11 b/g/n/ac, 5,8 GHz y 2,4 GHz, modo punto de acceso
Bluetooth®	v 4.2, compatible con versiones anteriores
Puertos	1 puerto USB tipo C (alimentación externa, descarga de datos, actualización de firmware) 1 puerto de antena UHF (SMA macho)
DistLink	El modo de transmisión de datos por radio UHF de nueva generación de CHCNAV permite el funcionamiento continuo de la base GNSS RTK y un amplio alcance.
Radio UHF integrada	Frecuencia interna estándar de transmisión/recepción: 410 – 470 MHz Potencia de transmisión: 0,5 W, 1 W Protocolo: CHC, DistLink, Transparente, TT450, Satel Velocidad de enlace: 9600 bps a 19200 bps Alcance: Típico 6 km, óptimo hasta 15 km con DistLink. Típico 3 km, óptimo hasta 8 km con otros protocolos.
Formatos de datos	RTCM 2.x,RTCM 3.x,entrada/salidaCMR HCN, RINEX2.11, 3.02 Salida NMEA 0183 ClienteNTRIP,Lanzador NTRIP
Almacenamiento de datos	Memoria de alta velocidad de 8 GB
Hardware
Dimensiones (largo x ancho x alto)	Φ134 mm x 86 mm (Φ 5,28 pulg. × 3,39 pulg.)
Peso	800 g (1,76 lb)
Panel frontal	4 LED, 2 botones físicos
Sensor de inclinación	IMU sin calibración para compensación de inclinación de postes. Inmune a las perturbaciones magnéticas.
Sensor láser	Clase 3R, Verde
Cámaras
Píxeles del sensor	Cámara dual con obturador global de 2 MP y 8 MP.
Campo de visión	91°
Velocidad de fotogramas del vídeo	30 fps
Características	El software LandStar es compatible con VisualNavigation, CADARVisual Stakeout y Laser Survey.
Eléctrico
Consumo de energía	Típico 2,0 W
Carga rápida	Carga completa en 4,8 horas.
Tiempo de funcionamiento en batería interna	Vehículo UHF RTK sin cámara: hasta 20 h. Levantamiento láser: hasta 15 h. Replanteo visual: hasta 15 h Base UHF RTK: hasta 7,5 h (DistLink), hasta 10 h (otros protocolos)
Entrada de alimentación externa	5 V / 2 A
Cumplimiento de las leyes y reglamentos
Normas internacionales	Calibración de antena IGS, IEC62133-2:2017+A1, IEC62368-1:2014, Sección 38.3 del manual de la ONU, IC:32467-A2045, IEC60825-1-2007
