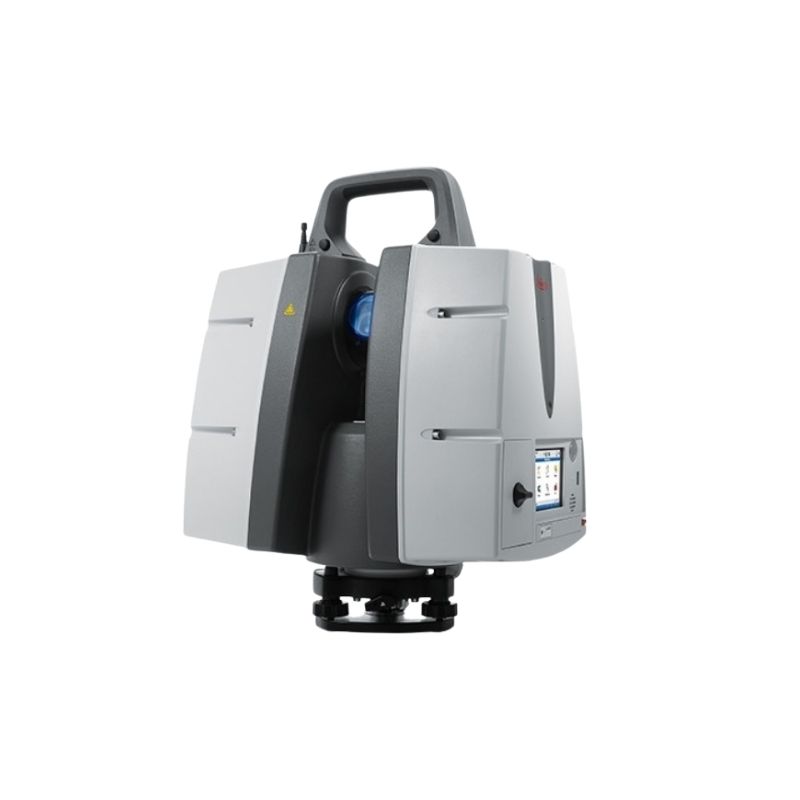

Ya sea si realiza capturas 3D de los edificios más altos del mundo, documenta los objetos de infraestructura más amplios o escanea las más grandes minas de tajo abierto, sabe que un escaneo de largo alcance será esencial para su trabajo. Adicionando capacidad de escáner de largo alcance a la serie líder ScanStation P-series al mercado, la nueva Leica ScanStation P50 es la decisión correcta, porque cada detalle importa.
Ofrece datos en 3D de calidad, así como imágenes de alto rango dinámico (HDR) a una velocidad de escaneo realmente rápida de 1 millón de puntos por segundo con alcances de > 1 km. El insuperable alcance y la precisión angular, el bajo nivel de ruido y el compensador de doble eje constituyen las bases para conseguir nubes de puntos 3D a color con alto nivel de detalle y una claridad propia del mundo real.
El nuevo Leica ScanStation P50 de excepcional duración funciona incluso en las condiciones medioambientales más exigentes, por ejemplo, en intervalos de temperatura que oscilan entre los –20 °C y +50 °C. Además, cumplen con la clasificación IP54 en cuanto a resistencia al polvo y al agua.
Leica Geosystems ofrece el nuevo Leica ScanStation P50 como parte integral de una solución de escaneo completa que incluye hardware, software, servicios, formación y asistencia. Los datos del escáner láser en 3D se pueden procesar en la suite de software de nubes de puntos 3D, que constituye toda una referencia en el sector y está formada por el software independiente Leica Cyclone, Leica JetStream, las herramientas del plug-in Leica CloudWorx para los sistemas CAD y el software gratuito Leica TruView.

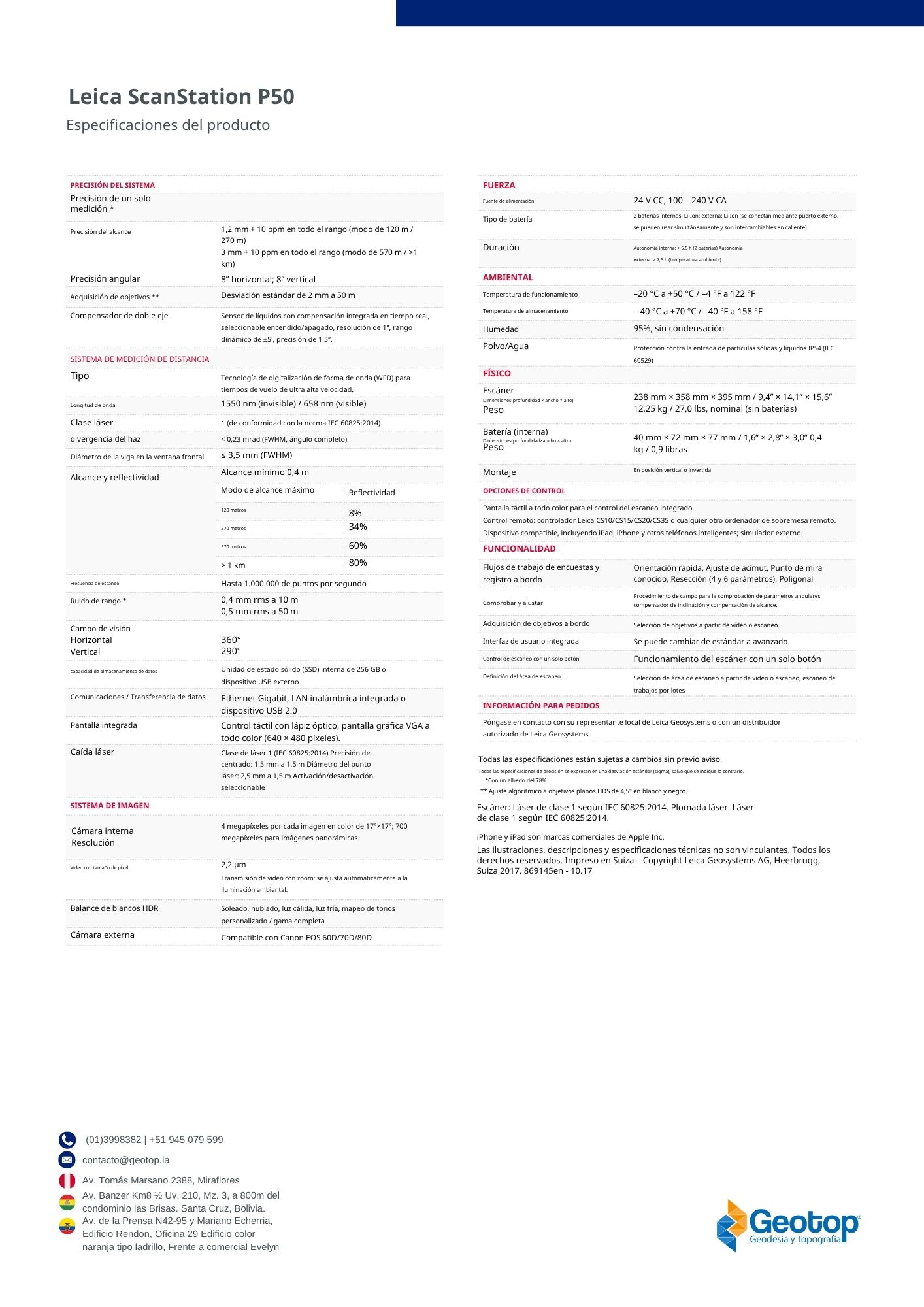

| PRECISIÓN DEL SISTEMA | ||
| Precisión de un solo medición *láser 3D | ||
| Precisión del alcance
Precisión angulrar |
1,2 mm + 10 ppm en todo el rango (modo 120 m/ 270 m)
3 mm + 10 ppm en todo el rango (modo 570 m / >1 km) 8” horizontales; 8” verticales |
|
| Adquisición de objetivos ** | Desviación estándar de 2 mm a 50 m | |
| Compensador de dos ejes | Sensor de líquido con compensación integrada en tiempo real, encendido/apagado seleccionable, resolución 1”, rango dinámico ±5′, precisión 1,5” | |
| SISTEMA DE MEDICIÓN DE DISTANCIAS | ||
| Tipo | Tiempo de vuelo de ultraalta velocidad mejorado mediante la tecnología de digitalización de formas de onda (WFD) | |
| Longitud de onda | 1550 nm (invisibles) / 658 nm (visibles) | |
| Clase de láser | 1 (de acuerdo con IEC 60825:2014) | |
| Divergencia del haz | < 0,23 mrad (FWHM, ángulo completo) | |
| Diámetro del haz en la ventana delantera | ≤ 3,5 mm (ancho x alto x alto) | |
| Alcance y reflectividad | Alcance mínimo 0,4 m | |
| Modo de alcance máximo | Reflectividad | |
| 120 metros | 8% | |
| 270 metros | 34% | |
| 570 metros | 60% | |
| > 1 kilometro | 80% | |
| Velocidad de escaneo | Hasta 1’000’000 de puntos por segundo | |
| Ruido de rango * | 0,4 mm rms a 10 m
0,5 mm rms a 50 m |
|
| Campo de visión Horizontal Vertical | 360°
290° |
|
| Capacidad de almacenamiento de datos | Unidad de estado sólido interna (SSD) de 256 GB o dispositivo USB externo | |
| Comunicaciones / Transferencia de datos | Gigabit Ethernet, LAN inalámbrica integrada o dispositivo USB 2.0 | |
| Pantalla a bordo | Control de pantalla táctil con lápiz óptico, pantalla gráfica VGA a todo color (640 × 480 píxeles) | |
| Plomada láser | Clase láser 1 (IEC 60825:2014) Precisión de centrado: 1,5 mm a 1,5 m Diámetro del punto láser: 2,5 mm a 1,5 m Activación/desactivación seleccionable | |
| SISTEMA DE IMAGEN | ||
| Cámara interna Resolución | 4 megapíxeles por cada imagen en color de 17°×17°;
700 megapíxeles para imagen panorámica |
|
| Vídeo de tamaño de píxel | 2,2 µm
Transmisión de video con zoom; se ajusta automáticamente a la iluminación ambiental |
|
| Balance de blancos HDR | Soleado, nublado, luz cálida, luz fría, personalizado Tonmap / rango completo | |
| Cámara externa | Compatible con Canon EOS 60D/70D/80D | |
| FUERZA | ||
| Fuente de alimentación | 24 V CC, 100 – 240 V CA | |
| Tipo de batería | 2× Interno: Li-Ion; Externo: Li-Ion (conexión a través de puerto externo, uso simultáneo, intercambio en caliente) | |
| Duración | Interno > 5,5 h (2 baterías) Externo > 7,5 h (temperatura ambiente) | |
| AMBIENTAL | ||
| Temperatura de funcionamiento | – 20 °C a +50 °C / –4 °F a 122 °F | |
| Temperatura de almacenamiento | – 40 °C a +70 °C / –40 °F a 158 °F | |
| Humedad | 95%, sin condensación | |
| Polvo/Agua | Protección contra la entrada de partículas sólidas y líquidos IP54 (IEC 60529) | |
| FÍSICO | ||
| Escáner
Dimensiones (profundidad × ancho × alto) Peso |
238 mm × 358 mm × 395 mm / 9,4” × 14,1” × 15,6” 12,25 kg / 27,0 lbs, nominal (sin baterías) | |
| Batería (interna)
Dimensiones (profundidad × ancho × alto) Peso |
40 mm × 72 mm × 77 mm / 1,6” × 2,8” × 3,0” 0,4 kg / 0,9 libras | |
| Montaje | Vertical o invertido | |
| OPCIONES DE CONTROL | ||
| Pantalla táctil a todo color para control de escaneo integrado. Control remoto: controlador Leica CS10/CS15/CS20/CS35 o cualquier otro escritorio remoto dispositivo capaz, incluido iPad, iPhone y otros teléfonos inteligentes; simulador externo. | ||
| FUNCIONALIDAD | ||
| Flujos de trabajo de encuestas y registro a bordo | Orientación rápida, Establecer acimut, Vista atrás conocida, Resección (4 y 6 parámetros), Travesía | |
| Comprobar y ajustar | Procedimiento de campo para la comprobación de parámetros angulares, compensador de inclinación y desplazamiento de alcance | |
| Adquisición de objetivos a bordo | Selección de objetivo desde vídeo o escaneo | |
| Interfaz de usuario integrada | Conmutable de estándar a avanzado | |
| Control de escaneo con un solo botón | Operación del escáner con el concepto de un solo botón | |
| Definición del área de escaneo | Selección del área de escaneo desde video o escaneo; escaneo de trabajos por lotes | |
