Sistema GPR: Radar Systems Zond Aero LF (baja frecuencia)

Descripción

Utiliza muestreo en tiempo real (RTS) con alto apilamiento de hardware, entregando datos de alta resolución y bajo ruido.

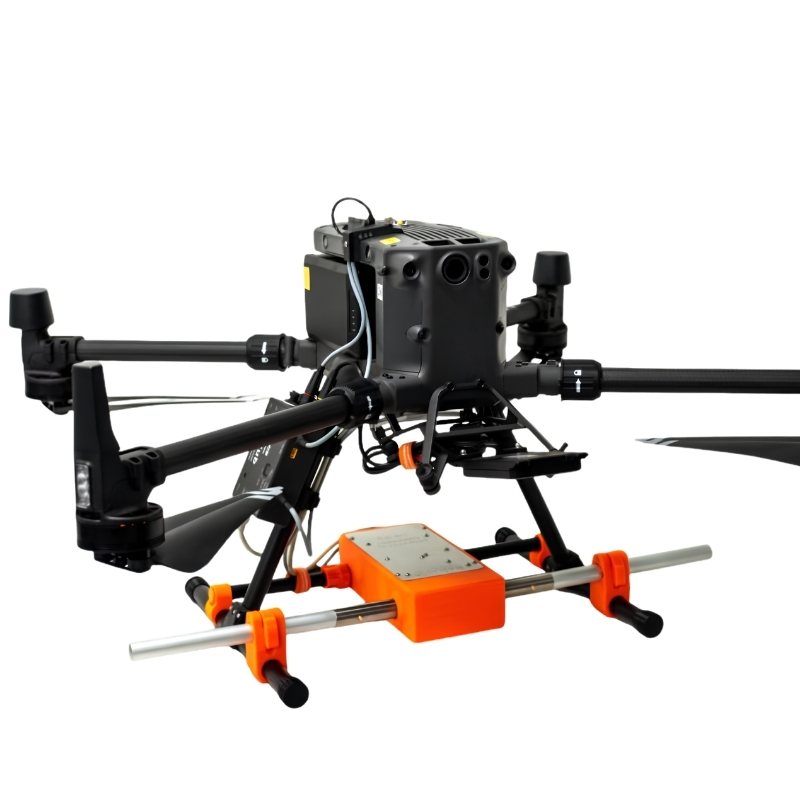

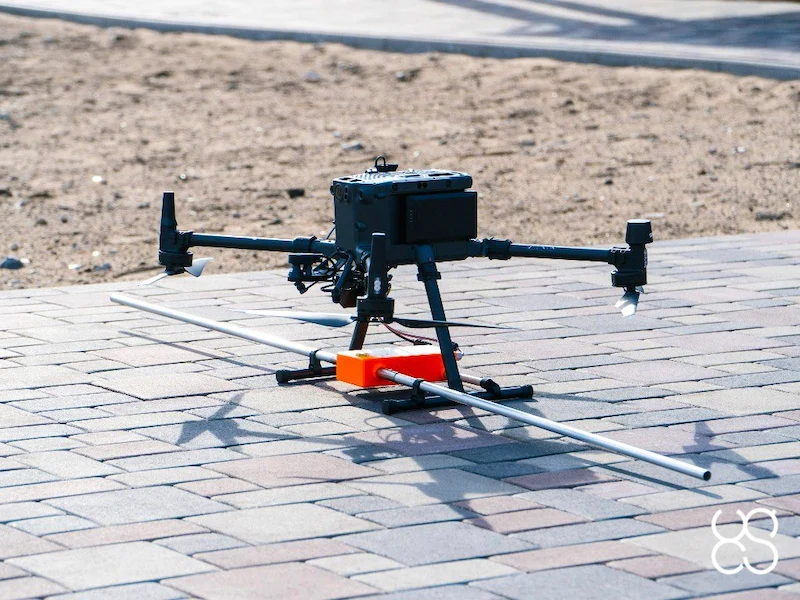

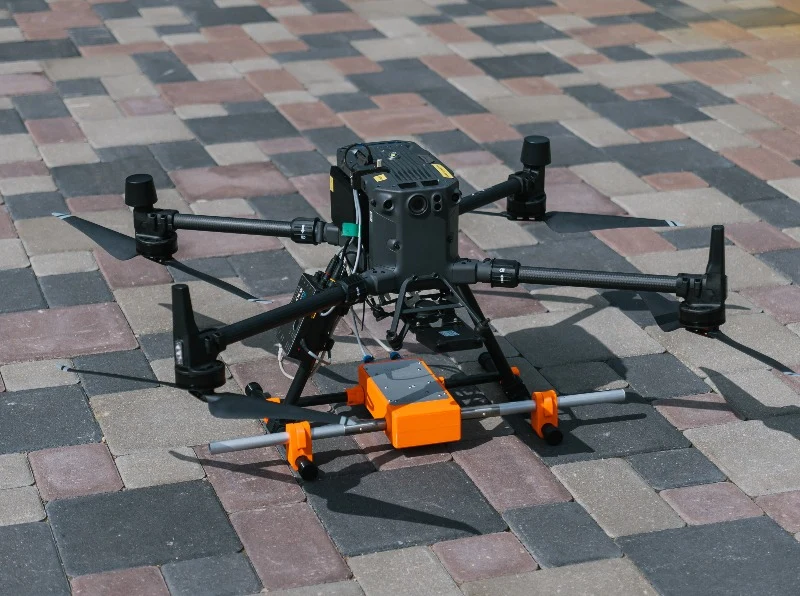

Incluye una caja de transporte y soportes para el dron DJI M300/M350 RTK. Soportes para otros tipos de drones disponibles bajo pedido.

Código SA: 90158020 (instrumento meteorológico, hidrológico, geofísico)

Tenga en cuenta que para utilizar este GPR con drones deben pedirse componentes y software adicionales. Se recomienda pedir el kit completo.

Tipo	Sistema de radar de penetración terrestre monocanal con antena dipolo no apantallada
Frecuencia central	100, 150, 300 MHz dependiendo de la antena utilizada Frecuencias personalizadas a petición (cualquier frecuencia entre 50MHz y 400 MHz)
Ancho de banda operativo	38 – 150, 75 – 300, 150 – 600 MHz (-12 dB)
Muestreo	256/512/1024/2048/4096/8192
Frecuencia de muestreo	hasta 1.280.000 muestras/segundo (depende del apilamiento de hardware)
Velocidad de muestreo	hasta 2.500 muestras/segundo (depende del apilamiento de hardware)
Salida de muestras	datos digitales en bruto de 32 bits
Intervalo de tiempo por muestra	18 ps / 36 ps / 71 ps / 89 ps / 125 ps / 143 ps / 179 ps / 250 ps / 357 ps / 500 ps / 625 ps / 714 ps / 1 ns / 1,25 ns / 2,5 ns
Profundidad	hasta 12 metros en suelo con permitividad dieléctrica relativa igual a 5 y atenuación específica de hasta 5 dB/m
Formato de datos	Formato de datos geofísicos estándar SEGY (.sgy) con geoetiquetado de trazos

MEDIO AMBIENTE
Temperatura	-20 °C a 60 °C de temperatura interna
Humedad	96% sin condensación
Protección frente al ingreso	IP68 en una caja protectora (utilizada para el transporte y para estudios en tierra) IP52 en la variante aerotransportada
MECÁNICA
Peso	0,8 kg – Controlador GPR con soportes para el dron 0,1 kg – Antena de 300 MHz 0,2 kg – Antena de 150 MHz 0,4 kg – Antena de 100 MHz
BATERÍAS
Variante aerotransportada	La batería principal del dron se utiliza para suministrar energía al GPR
QUÉ INCLUYE EL KIT
Sistema Zond Aero LF GPR con antenas de frecuencia central de 75, 150, 300 MHz Software de adquisición/procesamiento de datos Prism 2 Estuche de transporte para controlador GPR Tubo para antenas Kit de montaje para fijar el sistema GPR en el dron DJI M300 RTK o M600/M600 Pro

Especificaciones

Especificaciones Técnicas
Tipo	Sistema de radar de penetración terrestre de un solo canal con antena dipolo sin blindaje
Frecuencia central	100, 150, 300 MHz dependiendo de la antena utilizada Frecuencias personalizadas a pedido (cualquier frecuencia 50…400 MHz)
Ancho de banda operativo	50 – 200, 75 – 300, 150 – 600 MHz (-12 dB)
Muestreo	Muestreo en tiempo real (RTS) con alto apilamiento de hardware
Muestras por barrido	seleccionable 256 / 512 / 1024 / 2048 / 4096 / 8192
Frecuencia de muestreo	hasta 1.280.000 muestras/segundo (depende del apilamiento del hardware)
Velocidad de escaneo	hasta 2500 escaneos/s (depende del apilamiento del hardware)
Ejemplo de salida	32 datos brutos digitales de bits
Rango de tiempo por muestra	seleccionable 18 pzas / 36 pzas / 71 pzas / 89 pzas / 125 pzas / 143 pzas / 179 CV / 250 CV / 357 CV / 500 CV / 625 CV / 714 CV / 1 ns / 1,25 ns / 2,5 ns
Profundidad	Hasta 20 metros del suelo en suelo normal promedio, hasta 10 metros con una elevación de antena < 3 m
Data	Formato de datos geofísicos estándar SEGY (.sgy)con geoetiquetado de trazas
Ambiental
Temperatura	Temperatura interna de -20 °C a 60 °C
Humedad	96% sin condensación
Grado de protección	IP68 en una caja protectora (utilizada para el transporte) IP52 en variante aerotransportada
Mecánica

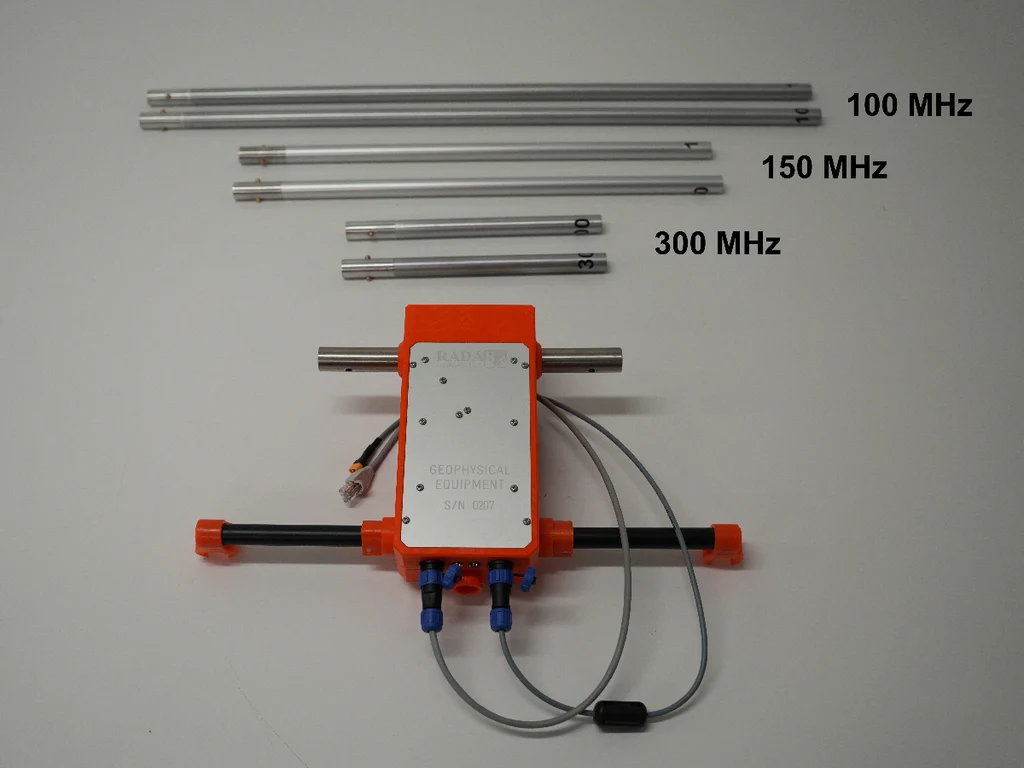

Dimensiones (largo x ancho x alto)	Controlador GPR: 23 x 25 x 5,5 cm Longitud de los dipolos: 100 MHz: 0,75 m 150 MHz: 0,5 m 300 MHz: 0,25 m
Pesar	0,8 kg – Controlador GPR con soportes para el dron 0,1 kg – Antena de 300 MHz 0,2 kg – Antena de 150 MHz 0,4 kg – Antena de 100 MHz
Bateria
Variante de transmisión aérea	La batería principal del dron se utiliza para proporcionar energía al GPR.
Levantamientos terrestres	Uno de los kits de estudio terrestre se puede utilizar para estudios terrestres: Monoestático Biestático
